中建机电安装支吊架深化设计与网络工程安装设计要点解析

在大型建筑项目中，机电安装工程是确保建筑功能正常运转的核心环节，其中支吊架的深化设计与施工质量直接关系到整个管道、风管、桥架等系统的安全、稳定与美观。随着智能化时代的到来，网络工程作为现代建筑的“神经系统”，其安装与设计的重要性日益凸显。本文将以一份143页的专业PDF资料为参考，系统阐述这两大关键领域的技术与管理要点。

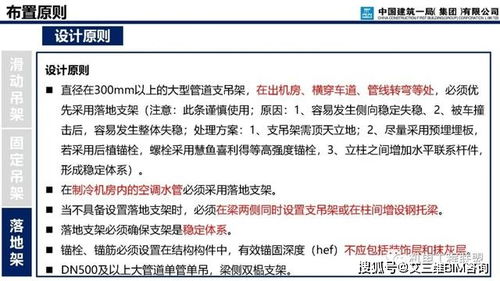

一、机电安装支吊架深化设计与施工

1. 深化设计的重要性与原则
支吊架深化设计并非简单的支架选型与布置，而是在综合建筑结构、机电各专业管线（给排水、暖通空调、电气、消防等）路由、空间净高、抗震要求、施工可行性及后期维护等多重因素后，进行的系统性、精细化设计。其核心原则在于：安全可靠（满足荷载与抗震规范）、统筹优化（解决管线综合碰撞、优化空间布局）、经济合理（标准化选型、减少浪费）、美观整齐（提升整体观感质量）。深化设计成果通常以详细的二维平面图、剖面图及三维模型（BIM）形式呈现，为预制加工与现场安装提供精确依据。

1. 关键施工技术与管理要点

• 材料选择：依据设计荷载、环境腐蚀性等选用合适的型钢、连接件及紧固件，确保材质、规格、防腐处理符合设计要求。

• 精准放线与定位：利用BIM模型坐标或图纸，结合现场实际结构，进行精确放线，确定支吊架的根部（如预埋件、后锚固点）位置。

• 工厂化预制与装配化施工：推广支吊架标准组件的工厂化预制，现场进行模块化组装，可大幅提高工效、保证质量、减少现场切割焊接作业。

• 抗震支吊架专项施工：对于抗震设防要求的区域，必须严格按照抗震设计规范及图集进行抗震支吊架的选型、安装与验收，确保其在地震作用下的承载与变形性能。

• 过程质量控制与验收：建立从材料进场、工序交接、安装精度到最终承重测试的全过程质量控制体系，并做好影像与文档记录。

二、网络工程安装及设计

1. 设计规划先行
网络工程设计需基于建筑功能、用户需求、技术发展（如5G、Wi-Fi 6、物联网）及投资预算进行顶层规划。主要内容包括：

• 网络架构设计：确定核心层、汇聚层、接入层的拓扑结构，选择有线（光纤、铜缆）与无线（AP部署）的融合方案。

• 综合布线系统设计：按照相关标准（如TIA/EIA-568）设计工作区、水平干线、管理间、垂直干线、设备间与进线间子系统，合理规划信息点密度、缆线类型（如Cat6A, OM4光纤）与路由。

• 机房工程设计：对网络核心机房、弱电间的环境（供电、制冷、承重、消防）、机柜布局、布线管理进行专项设计。

1. 安装施工核心要点

• 管路桥架敷设：网络缆线的保护管、桥架（线槽）的敷设路径、规格、填充率、接地等需符合规范，并与机电其他管线做好协调，避免干扰。

• 缆线敷设与端接：缆线敷设时应注意拉力保护、弯曲半径、标签标识；端接（打线、熔纤）必须工艺规范，使用专用工具，并进行通断、长度、衰减等性能测试。

• 设备安装与调试：交换机、路由器、服务器、无线AP等设备的上架、供电、接地应规范；完成物理连接后，需进行系统化的配置、联调与网络性能优化测试。

• 文档与标识管理：完善的施工图纸、缆线标识、端口对应关系表、测试报告等技术文档是后期运维管理的基础，必须同步生成与归档。

三、协同与融合
在现代工程实践中，支吊架深化设计与网络工程设计施工绝非孤立进行。通过BIM技术进行全专业管线综合与碰撞检查，可以提前发现并解决支吊架与网络桥架、其他机电管线之间的空间冲突。在施工阶段，建立统一的协调管理机制，确保各专业工序有序穿插，共享支吊架资源，实现空间利用最大化与施工效率最优化。

机电安装支吊架的深化设计与施工，以及网络工程的安装与设计，共同构成了现代建筑智能化、功能化的坚实基础。深入理解相关规范标准，积极应用BIM等先进技术，强化精细化设计与过程管控，是提升工程品质、保障系统长期稳定运行的关键所在。相关143页的详细技术资料为从业者提供了系统性的参考，但更需在实践中结合具体项目灵活应用与不断创新。
